Das Vermessungswesen kennt zwei Verfahren: Mit einem Aufmaß wird die reale Geometrie in ein virtuelles Gebäudemodell überführt und mittels Absteckung die geplante Sollgeometrie auf die vorhandene Ist-Situation übertragen. Dafür werden manuelle oder automatische Tachymeter verwendet, die bei cadwork direkt mit dem 3D CAD-System gekoppelt sind.
Bei cadwork erhalten Sie fundierte, auf eigener Baustellenerfahrung basierende Beratung zum kompletten System. Wir beraten Sie dabei sowohl rund um die recht günstigen Leica Builder iCB50/iCB70 als auch zu den Leica Robotic-Totalstationen iCR70/iCR80.
Aufmaß mit dem Tachymeter
Bauwerke werden im cadwork detailliert geplant. Die Grundlage dieser Planung können BIM-Modelle sein oder, speziell beim Bauen im Bestand, die aufgemessene, vorhandene Geometrie. Dieses Aufmaß hat cadwork bereits Mitte der 2000er Jahre durch eine Kooperation mit Leica revolutioniert. Das Koordinatensystem eines Leica-Tachymeters und das Koordinatensystem des cadwork 3D werden dazu synchronisiert. So können Sie den Bestand schon auf der Baustelle im 3D konstruieren, während die erforderlichen Maße live vom Tachymeter erfasst werden. Beim Aufmessen ist nur eine Person erforderlich und es können auch schwer zugängliche Punkte, beispielsweise in großer Höhe, ohne Hilfsmittel erfasst werden.

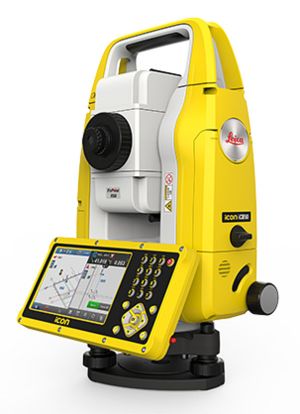

Für das Aufmaß sind manuelle Tachymeter wie die Leica Builder iCB50 und iCB70 bestens geeignet.
Das Ergebnis ist ein präzises, virtuelles Modell der vorhandenen Geometrie. Anschließend erfolgt die weitere 3D-Planung des zu erstellenden Gebäudes im Büro. Aus diesem virtuellen Gebäudemodell werden Pläne, Listen und Maschinendaten abgeleitet und es entstehen äußerst präzise Bauelemente, die auf der Baustelle zusammengefügt werden.
Absteckung mit dem Tachymeter
Mittels Absteckung wird die geplante Sollgeometrie auf die vorhandene Ist-Situation übertragen. Dazu können wie beim Aufmaß die manuellen Tachymeter Leica Builder iCB50 und iCB70 mit dem cadwork gekoppelt werden.

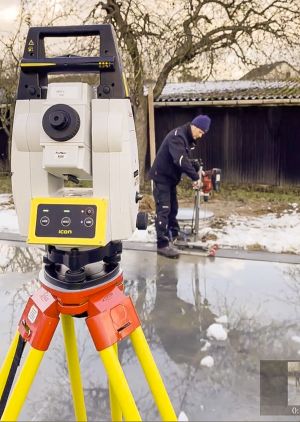

Automatische Tachymeter, beispielsweise die Leica Robotic-Totalstationen iCR70 oder iCR80, fahren motorisch auf den im cadwork 3D gewählten Punkt – reflektorlos auf einer vorhandenen Oberfläche oder durch die Verfolgung eines Prismas. Somit ist auch hier für die Absteckung nur eine Person erforderlich. Sie können auf diese Weise beispielsweise Außenkanten von Wänden oder die Lage von Stützen abstecken. Das vereinfacht und beschleunigt die Montage enorm und erhöht die Präzision erheblich.
Sie können bei uns alle angesprochenen Leica-Tachymeter inklusive der erforderlichen Komponenten erwerben und erhalten Schulungen und Support für das komplette System. Eine zusätzliche cadwork 3D-Messlizenz für das Baustellennotebook ist bei Kauf über cadwork im Preis enthalten.

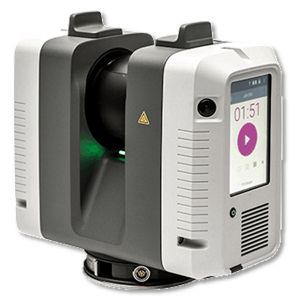

Aufmaß mit dem 3D-Scanner
Tauchen Sie ein in die faszinierende Welt des 3D-Scannens, eine Technologie, die in den letzten Jahren immer beliebter, benutzerfreundlicher und kostengünstiger geworden ist. Mithilfe des 3D-Scannens können Millionen von Punkten in kürzester Zeit präzise erfasst werden. Durch das Zusammenführen (registrieren) von mehreren sich überlappender Scans von verschiedenen Standorten entsteht so eine zusammenhängende Punktwolke.
Mit dem cadwork Pointcloud-Modul haben Sie die Möglichkeit, Punktwolken in den Formaten *.pts, *.ptx, *.xyz und *.e57 direkt im cadwork 3D zu importieren und als Grundlage für Ihre Konstruktionen zu nutzen.
Entdecken Sie die vielfältigen Möglichkeiten des 3D-Scannens und die komfortablen Funktionen von cadwork, um die erfassten Punktwolken nahtlos in Ihre Konstruktionsprozesse zu integrieren. Wir stehen Ihnen dabei mit unserer Expertise gerne zur Seite. Bei Fragen oder Interesse kontaktieren Sie uns einfach!
